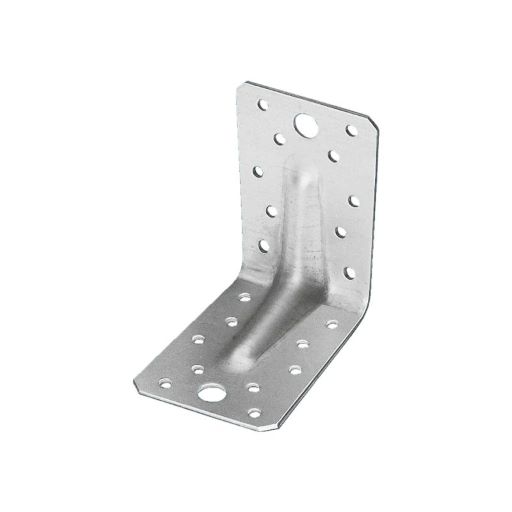

KULMALEVY 65*90*90 VAHVISTETTU
1,39 €
KULMALEVY 65*90*90 VAHVISTETTU
Saatavuus: 106 KPL varastossa
KULMALEVY 65*90*90 VAHVISTETTU
Kulmalevy, tyyppi A, vahvistettu
KULMALEVY VAH. 90X90X2,5X65
- Kuumasinkitty teräslevy molemmilla sivuilla (DX51D + Z275 [noin 20 µm]), standardin EN 10327:2004 mukainen
- Käyttöluokat 1 ja 2 standardin EN 1995:2013 mukaan
Huomautus: Liitettyjen puumateriaalien vetojännitys on huomioitava ja vahvistettava tarvittaessa. Poikittaisraudoituksen voi lisätä käyttämällä ASSY plus VG -täyskierreruuveja.
Pultin/ruuvin/metalliankkurin halkaisija saa olla enintään 2 mm pienempi kuin reiän halkaisija.
Käytettävän ankkurin hyväksynnän perusohjeita on noudatettava.
Kuormitustaulukot ja yksityiskohtaiset käsittelyohjeet ovat huoltosivustollamme www.wuerth.de/holzverbinder.
Eurooppalainen tekninen hyväksyntä ETA-09/214
Käyttöalue: Puupalkkien tukiliitokset puuhun, teräkseen tai betoniin, esimerkiksi palkki–palkki, orsi–palkki, kynnys–pylväs, poikkitanko–pylväs tai palkkien kiinnitys betonipohjamateriaaliin.
Ohjeet
Sopivat kiinnikkeet:
- Kampa-/rihlattu naula, standardin EN 14592 mukainen: 4,0 x 40 mm
- ASSY 3.0 -kombiruuvi, standardin ETA 11/0190 mukainen: h = 10, 12 mm
- Pultit ja metalliankkurit valmistajan määritysten mukaan: h =10, 12 mm
- Suositeltavat tulpat betonikiinnitykseen: W-BS; W-FAZ; W-VIZ; WIT-VM 250; WIT-UH 300
 |
|
| Leveys x korkeus x syvyys | 65 x 90 x 90 mm |
| Paksuus | 2,5 mm |
| Malli | Vahvikkeen kanssa |
| D 13 mm reikien määrä, apukannatin nJ / pääkannatin nH | 1 + 1 KPL |
| D 5 mm reikien määrä, apukannatin nJ + pääkannatin nH | 10 + 10 KPL |
| Hyväksyntä | ETA-09/0214 |
| Tuotteen paino | 202,640 g |
| Materiaali | Teräs |
| Pinnoite | Kuumasinkitty |
| Paino | 197 g |
| Materiaalin määritys | DX51D |
| Materiaali, standardi | DIN EN 10327:2004 |
| D 5 mm reikien määrä | 20 KPL |
| D 13 mm reikien määrä | 2 KPL |
| Paino | 0,2 kg (kilogramma) |
|---|---|
| Mitat | 9 × 6,5 × 9 cm (senttimetri) |
