KULMALEVY 50X50X35MM

KULMALEVY 50X50X35MM

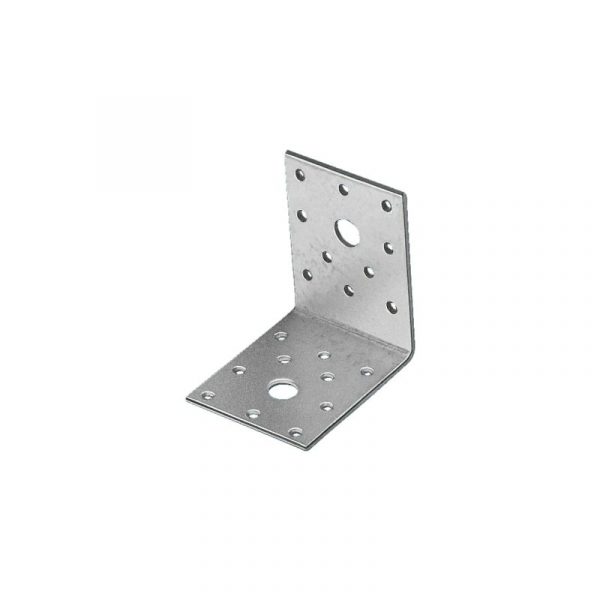

Kulmalevy, tyyppi A

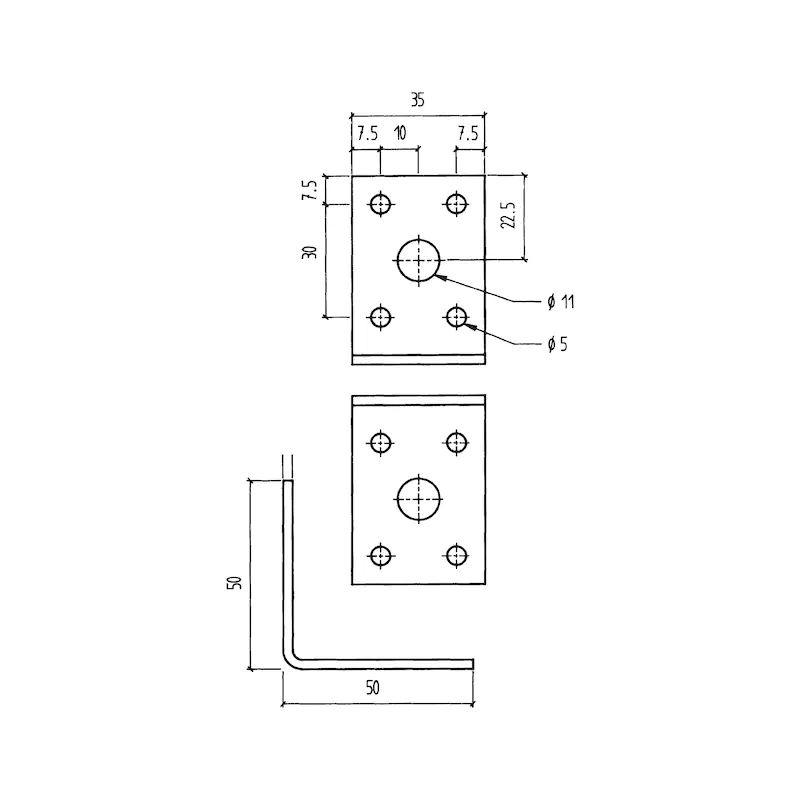

KULMALEVY 50X50X2,5X35

Kulmalevy A ilman vahviketta sopii erinomaisesti korkealaatuisiin puu–puutukiliitoksiin puurakentamisessa. Sopii tavallisiin liitoksiin, kuten puupalkkien ristikkoliitoksiin.

• Kuumasinkitty teräslevy molemmilla sivuilla (DX51D + Z275 [noin 20 µm]), standardin EN 10327:2004 mukainen
• Käyttöluokat 1 ja 2 standardin EN 1995:2013 mukaan

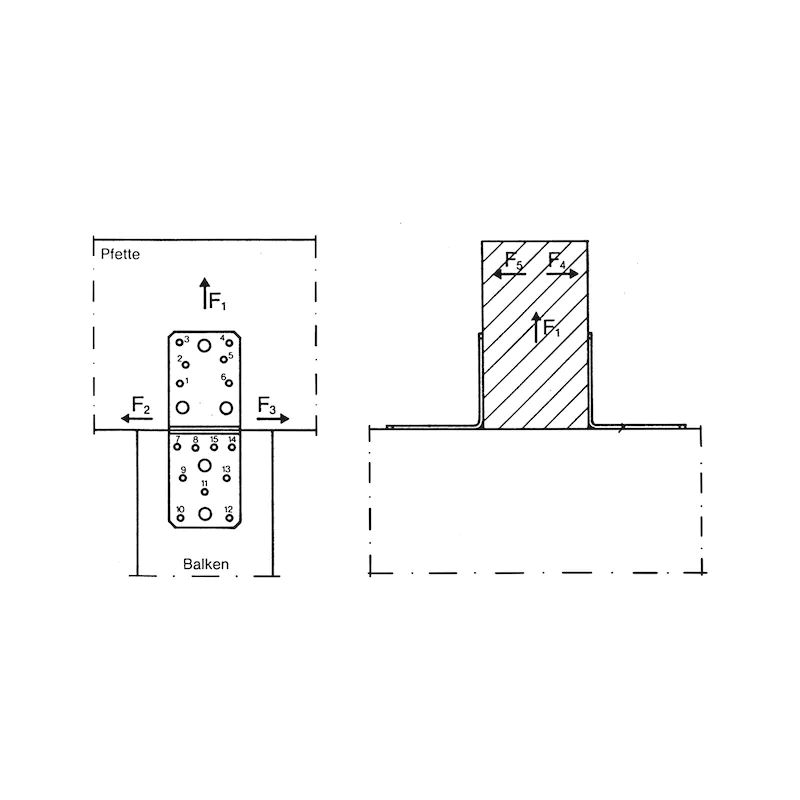

Käyttöalue: Puupalkkien tukiliitokset puuhun (ETA-09/216), esimerkiksi palkkien väliset liitokset sekä orren ja palkin väliset liitokset.

Ohjeet

Sopivat kiinnikkeet:

• Kampa-/rihlattu naula, standardin EN 14592 mukainen: 4,0 x 40 mm
• ASSY 3.0 -kombiruuvi tai ASSY plus VG -kombiruuvi vastaa standardia ETA 11/0190: d = 10, 12¬mm
• Pultit ja metalliankkurit valmistajan määritysten mukaan: d = 10, 12 mm

Huomautus: Liitettyjen puumateriaalien poikittainen vetojännitys on huomioitava ja vahvistettava tarvittaessa. Poikittaisvahvistusta voi lisätä käyttämällä täyskierteisiä ASSY plus VG -ruuveja.

Pultin/ruuvin/metalliankkurin halkaisija saa olla enintään 2 mm pienempi kuin reiän halkaisija.

Saatavilla olevat työasiakirjat:

Katso tarkemmat kuormitustaulukot ja kiinnitysohjeet ETA -hyväksynnältä. Lisätietoja palvelusivuiltammewww.wurth.fi/fi/wurth_fi/palvelut_1/dokumentaatiot/kiinnitystarvikkeet/kiinnitystarvikkeet.php.

Eurooppalainen tekninen hyväksyntä ETA-09/216
